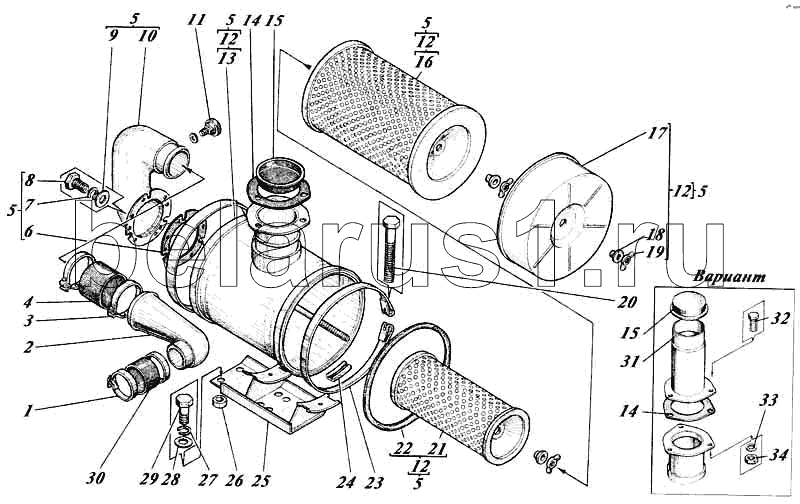

Каталог запасных частей к технике: Алтайдизель Д-442. Установка воздухоочистителя 442-24-12c1
1
2
2
3
4
5
5
5
5
5
5
6
7
8
8
9
10
11
12
12
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 442-12с1-01 | 442-12с1-01 | Установка воздухоочистителя | |
| 442-24-12с1 | 442-24-12с1 | Установка воздухоочистителя | |
| 1 | 440-12с9 | Хомут | |
| 2 | 442-12с12 | Труба | |
| 2 | 444-1209 | Труба | |
| 3 | 01М-06с28-01 | Хомут | |
| 4 | 01-1235 | Шланг соединительный | |
| 5 | 442-12с5 | Воздухоочиститель с патрубком | |
| 6 | 442-1212 | Прокладка | |
| 7 | Шайба 8.65Г.05 [6402] | Шайба 8.65Г.05 | |
| 8 | Болт М8-6gх20.88.35.019 [7796] | Болт М8-6gх20.88.35.019 | |
| 8 | Болт М8-6gх30.88.35.013 [7796] | Болт М8-6gх30.88.35.013 | |
| 9 | Шайба А8.01.08кп.019 [11371] | Шайба А8.01.08кп.019 | |
| 10 | 442-12с9 | Патрубок | |
| 11 | 132.38.39600 | Датчик сигнализатора засоренности воздушного фильтра | |
| 12 | 442-12с2-3 | Воздухоочиститель | |
| 13 | 442-12с3-3 | Корпус | |
| 14 | 442-1280 | Прокладка | |
| 15 | 442-1298 | Крышка трубы воздухоочистителя | |
| 16 | 250И-110.90.80 | Элемент фильтрующий | |
| 17 | 442-1245-3 | Крышка | |
| 18 | 442-12с29-3 | Втулка | |
| 19 | 442-1255-3 | Зажим | |
| 20 | Болт [4601-3024] | Болт | |
| 21 | 250И-110.90.80-10 | Элемент фильтрующий | |
| 22 | 442-1248-3 | Прокладка | |
| 23 | 461-12с31-5 | Хомут | |
| 24 | КДМ 0369 | Прокладка | |
| 25 | 442-12с7 | Плита | |
| 26 | 442-1205 | Втулка дистанционная | |
| 27 | Шайба 12.65Г.05 [6402] | Шайба 12.65Г.05 | |
| 28 | Шайба А12.01.08кп.013 [11371] | Шайба А12.01.08кп.013 | |
| 29 | Болт М12-6ах50.88.35.016 [7796] | Болт М12-6ах50.88.35.016 | |
| 30 | 440-1235-10 | Шланг соединительный | |
| 31 | 442-12с10 | Труба | |
| 32 | Болт М10-6gх25.88.35.016 [7796] | Болт М10-6gх25.88.35.016 | |
| 33 | Шайба 10.65Г.05 [6402] | Шайба 10.65Г.05 | |
| 34 | Гайка М10-6Н.6.016 [5915] | Гайка М10-6Н.6.016 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
