Как поменять коленвал на МТЗ-80: подробная пошаговая инструкция по демонтажу и установке своими руками

Ремонт включает демонтаж навесных узлов, разъединение сцепления, снятие поддона картера, проверку коренных подшипников и подготовку посадочных поверхностей. Затем выполняются установка коленвала и обратная сборка двигателя. Особое внимание уделяют чистоте масляных каналов, состоянию уплотнений и точности измерений: даже небольшой зазор вне нормы может привести к повторной поломке.

Для работы нужны исправные инструменты, динамометрический ключ и надежное грузоподъемное оборудование. Тяжелые детали нельзя перемещать вручную или удерживать случайными опорами. Технику следует поставить на ровное место, отключить аккумулятор и зафиксировать от движения. Разборку трактора и монтаж ответственных деталей должен выполнять квалифицированный взрослый механик с использованием заводской документации.

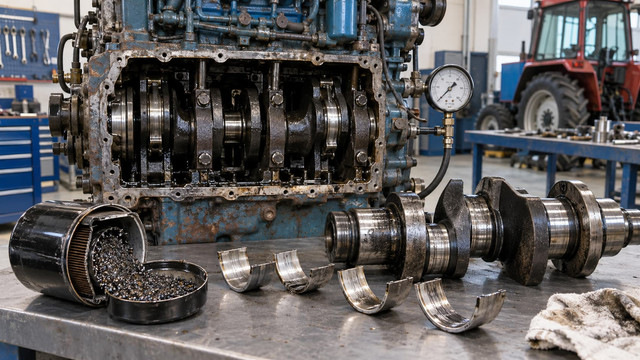

Признаки износа и симптомы неисправности коленвала двигателя Д-240

Износ коленвала обычно развивается постепенно. Первые признаки можно заметить по изменению звука, снижению давления масла и нестабильной работе дизеля. Однако похожие симптомы возникают при неисправности масляного насоса, шатунно-поршневой группы или газораспределения, поэтому перед разборкой нужна полноценная диагностика.

Характерный стук в нижней части мотора

Один из основных признаков - глухой металлический стук со стороны картера. При износе шатунных шеек звук становится более резким и обычно усиливается под нагрузкой. Повреждение коренных подшипников может сопровождаться тяжелым глухим стуком, который заметен при изменении оборотов.

• стук появляется после запуска и сохраняется после прогрева;
• звук усиливается при резком увеличении подачи топлива;
• возникает вибрация, которой раньше не было;
• движок теряет мощность и хуже набирает обороты;
• в масле обнаруживаются металлические частицы.

Продолжать эксплуатацию при выраженном стуке нельзя. Увеличенный зазор между поверхностями ведет к разрушению вкладыша, повреждению посадочных мест и более дорогому ремонту.

Падение давления в системе смазки

Низкое давление может быть связано с увеличением зазоров в опорах коленчатого механизма. Смазка слишком свободно проходит между сопряженными деталями, поэтому прибор показывает значение ниже нормы. Сначала проверьте уровень по щупу, состояние фильтра и исправность датчика. Если эти элементы исправны, потребуется контроль давления масла механическим манометром.

Симптом	Возможная причина	Что проверить
Давление падает после прогрева	Увеличенные рабочие зазоры	Состояние опор и рабочих поверхностей
Лампа долго не гаснет после запуска	Износ насоса или утечка в системе	Подачу смазки, фильтр и датчик
В масле заметна металлическая пыль	Разрушение вкладышей или повреждение шеек	Фильтрующий элемент и содержимое поддона
Появились вибрация и биение	Деформация или нарушение балансировки	Осевой люфт и биение детали

Дополнительные признаки неисправности

На проблему также указывают течь через задний сальник, неравномерное вращение, затрудненный запуск и периодическое подклинивание. Причиной могут быть трещины, износ рабочих поверхностей, деформация или осевое смещение. Точный вывод делают после измерения диаметров микрометром и проверки биения индикатором.

Если появились сразу несколько симптомов, технику следует остановить и провести диагностику. Своевременная проверка поможет определить масштаб повреждений и понять, можно ли восстановить деталь шлифовкой или потребуется ее полная замена.

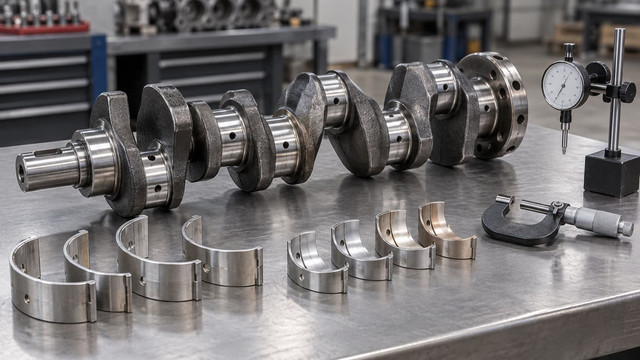

Как выбрать новый коленвал для МТЗ-80 и подобрать ремонтные размеры

Новый коленчатый вал для МТЗ-80 выбирают по модели дизеля, каталожному номеру и фактическим размерам сопрягаемых деталей. Ориентироваться только на название трактора нельзя: на технику разных лет выпуска могли устанавливать различные модификации силового агрегата. Перед покупкой следует сверить маркировку старого узла, исполнение хвостовиков, посадочные поверхности и количество противовесов.

Что проверить перед покупкой

• совместимость с конкретной модификацией Д-240;
• каталожный номер и маркировку детали;
• диаметры коренных и шатунных шеек;
• посадочные места под шестерню и маховик;
• исполнение фланца и отверстий крепления;
• состояние резьбы, шпоночных пазов и масляных каналов;
• отсутствие трещин, забоин, следов коррозии и глубоких рисок;
• комплектность и наличие документов производителя.

Поверхности должны быть ровными, чистыми и качественно обработанными. Перед установкой желательно измерить диаметры микрометром и проверить биение на призмах с помощью индикатора. Даже новая деталь может получить повреждения при перевозке или хранении.

Что означают ремонтные размеры

Ремонтный размер показывает, насколько уменьшен диаметр шейки после шлифования. Обычно каждый следующий размер отличается от предыдущего на 0,25 мм. Под него подбирают соответствующие вкладыши. Например, обозначение Р1 обычно соответствует уменьшению номинального диаметра на 0,25 мм, а Р2 - на 0,50 мм.

Обозначение	Уменьшение относительно номинала	Какие вкладыши требуются
Номинал	0 мм	Стандартные
Р1	0,25 мм	Ремонтные 0,25 мм
Р2	0,50 мм	Ремонтные 0,50 мм
Р3	0,75 мм	Ремонтные 0,75 мм
Р4	1,00 мм	Ремонтные 1,00 мм

Эта схема обозначений является распространенной, но маркировка конкретного изготовителя может отличаться. Точные допустимые диаметры и пределы износа необходимо уточнить по ремонтной документации на установленную модификацию дизеля.

Как правильно подобрать вкладыши

Комплект вкладышей выбирают после измерения всех шеек. Коренные и шатунные поверхности могут иметь разные ремонтные размеры, поэтому каждый результат записывают отдельно. Покупать комплект только по надписи на ранее установленных деталях не стоит: вал мог быть повторно обработан, а маркировка - не соответствовать его фактическому состоянию.

1. Очистить поверхности от загрязнений и остатков смазки.
2. Измерить каждую шейку в нескольких сечениях и направлениях.
3. Определить овальность, конусность и фактический диаметр.
4. Сопоставить результаты с ремонтной документацией.
5. Подобрать вкладыши одинаковой размерной группы для соответствующих опор.
6. После предварительной сборки проконтролировать рабочий зазор.

Когда лучше купить новый вал

Заменить деталь целиком разумно при наличии трещин, значительного изгиба, повреждения шлицевой или резьбовой части, сильного износа упорных поверхностей и шеек, вышедших за последний допустимый ремонтный размер. Шлифование также не поможет, если после обработки невозможно сохранить необходимую прочность и геометрию.

При выборе лучше использовать проверенный каталог и покупать комплектующие одного размерного исполнения. Окончательное решение о пригодности старого узла и подборе ремонтной группы следует принимать после дефектовки в специализированной мастерской.

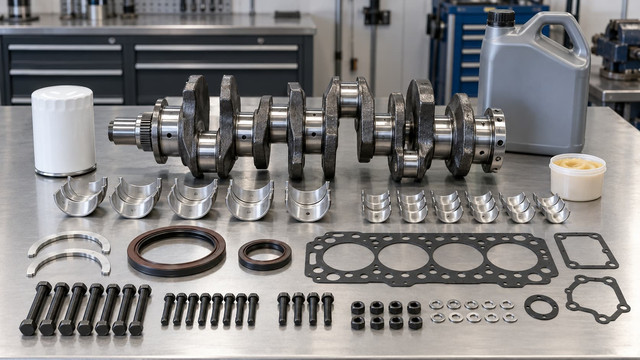

Какие сопутствующие запчасти и расходники нужно купить для замены

Одного коленчатого вала для полноценного ремонта недостаточно. Во время разборки часть уплотнений повреждается, а детали сопряжения требуют обязательной проверки. Заранее подготовленный набор запчастей сократит время простоя и позволит выполнить сборку без повторного демонтажа агрегатов.

Обязательные детали

Запчасть или материал	Назначение	Особенности выбора
Коренные вкладыши	Обеспечивают вращение вала в опорах блока	Подбираются по результатам измерений шеек
Шатунные вкладыши	Устанавливаются между шатунами и рабочими поверхностями	Размер должен соответствовать фактической ремонтной группе
Упорные полукольца	Ограничивают осевое перемещение	Выбираются с учетом требуемого осевого зазора
Передний и задний сальники	Предотвращают утечку масла	Желательно использовать новые изделия подходящего исполнения
Прокладка поддона	Герметизирует соединение с нижней частью картера	Подбирается по конфигурации установленного узла
Прокладки передней и задней крышек	Герметизируют разобранные соединения	Старые уплотнения повторно не используют

Какие элементы проверяют дополнительно

Покупать все внутренние детали заранее необязательно. Сначала проводят дефектовку, а затем составляют окончательный перечень. Особое внимание уделяют компонентам, повреждение которых могло стать причиной неисправности или ее следствием.

• крышки коренных опор и крышки шатунов;
• болты ответственных соединений;
• масляный насос и его привод;
• втулка и шестерни передней части механизма;
• маховик, венец и поверхность его крепления;
• поршни, гильзы и поршневые кольца;
• шатуны и отверстия под подшипники;
• детали привода газораспределения;
• элементы сцепления, включая выжимной подшипник.

Если при осмотре обнаружены деформация, выработка или поврежденная резьба, соответствующие части необходимо заменить. Использование изношенных компонентов вместе с исправным валом может быстро привести к повторной поломке.

Технические жидкости и расходные материалы

• моторное масло рекомендованного класса и вязкости;
• новые масляный и новые топливные фильтры;
• охлаждающая жидкость, если ее сливали при демонтаже;
• сборочная смазка для рабочих поверхностей;
• очиститель деталей и обезжириватель;
• безворсовые салфетки;
• герметик, если его применение предусмотрено ремонтной документацией;
• фиксатор резьбы для соединений, где он разрешен изготовителем.

Как сформировать комплект перед ремонтом

Сначала нужно установить точную модификацию силового агрегата и сверить номера деталей по каталогу. Затем измеряют сопрягаемые поверхности и определяют размерные группы. Только после этого приобретают вкладыши и упорные элементы. Прокладки, уплотнения, фильтры и технические жидкости можно подготовить заранее.

При получении заказа стоит проверить маркировку, комплектность и отсутствие повреждений. Все парные элементы должны быть из одной группы и от надежного производителя. Такой подход снижает риск несовместимости деталей и помогает провести ремонт без лишних перерывов.

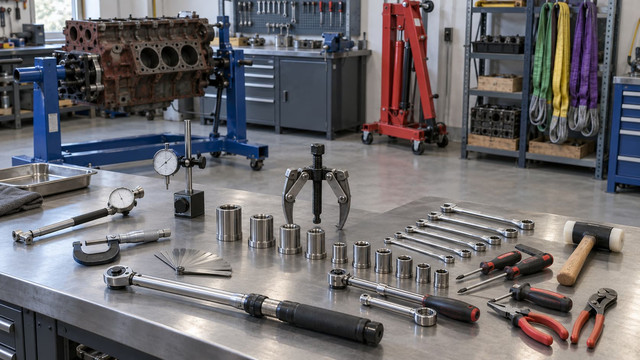

Какие инструменты и спецприспособления нужны для снятия и установки коленвала

Для работы потребуется не только обычный слесарный инструмент, но и надежное грузоподъемное оборудование. Коленчатый вал и сопряженные узлы имеют большую массу, поэтому снимать и перемещать их вручную опасно. Все операции с тяжелыми деталями должны выполняться взрослым квалифицированным механиком на устойчивой площадке.

Основной слесарный инструмент

• набор рожковых, накидных и торцевых ключей;
• воротки, удлинители и трещотка;
• динамометрический ключ подходящего диапазона;
• отвертки и пассатижи;
• молоток с мягким бойком;
• съемники для шестерен и шкива;
• монтажные лопатки;
• емкости для технических жидкостей;
• щетки и приспособления для очистки каналов.

Размеры ключей и диапазон затяжки выбирают по заводскому руководству для конкретной модификации. Использовать случайные удлинители или ударный инструмент для окончательной затяжки ответственных соединений нельзя.

Измерительное оборудование

Инструмент	Для чего применяется
Микрометр	Измерение диаметров коренных и шатунных поверхностей
Нутромер	Контроль отверстий в опорах и нижних головках шатунов
Индикатор часового типа	Проверка биения и осевого перемещения
Набор плоских щупов	Измерение отдельных зазоров
Калиброванная измерительная нить	Дополнительный контроль зазора в подшипниках скольжения
Поверочная линейка	Оценка плоскостности сопрягаемых поверхностей

Грузоподъемные приспособления

Для безопасного перемещения тяжелых агрегатов нужны кран-балка, таль или устойчивый гаражный кран с достаточной грузоподъемностью. Также потребуются сертифицированные стропы, траверса и прочная ремонтная стойка. Грузоподъемность каждого элемента должна превышать массу поднимаемого узла с необходимым запасом.

Перед началом подъема проверяют состояние цепей, крюков, фиксаторов и точек крепления. Нельзя находиться под подвешенным грузом, удерживать его руками или использовать случайные веревки. Если подходящего оснащения нет, демонтаж следует поручить мастерской.

Специальные приспособления

• направляющие шпильки для контролируемого совмещения деталей;
• оправки для монтажа переднего и заднего сальника;
• съемник шестерни привода;
• приспособление для удержания маховика;
• защитные накладки для шатунных болтов;
• устойчивые подставки для снятых компонентов;
• маркировочные бирки и контейнеры для крепежа.

Что подготовить для чистой сборки

Рабочая зона должна быть хорошо освещена и защищена от пыли. Понадобятся безворсовые салфетки, чистые кисти, заглушки для открытых каналов и отдельные емкости для разобранных групп. Детали удобно раскладывать в порядке снятия, не смешивая крышки и крепеж.

Перед началом ремонта необходимо проверить исправность всего оснащения. Изношенные ключи, поврежденные съемники и неустойчивые опоры использовать нельзя: они могут повредить детали и создать угрозу для работающих рядом людей.

Как правильно снять коленвал с двигателя трактора МТЗ-80

Чтобы понять, как снять коленвал на МТЗ-80, необходимо учитывать всю последовательность разборки: разъединение тяжелых агрегатов, подъем двигателя и демонтаж ответственных механизмов. Такие работы опасно выполнять самостоятельно без квалификации, ремонтной стойки и сертифицированного грузоподъемного оборудования. Ниже приведен общий порядок действий, а конкретные операции и моменты затяжки необходимо брать из заводского руководства.

Подготовка трактора к разборке

• машину устанавливают на ровной твердой площадке и фиксируют от перемещения;
• отключают аккумулятор и исключают случайный запуск;
• дают агрегатам полностью остыть;
• сливают технические жидкости в подходящие емкости;
• очищают внешние поверхности от грязи;
• провода, трубопроводы и крепления маркируют перед разъединением;
• подготавливают устойчивые опоры и исправный подъемный механизм.

Нельзя работать под трактором, который удерживается только домкратом, или находиться под подвешенным узлом. Разъединение двигателя и трансмиссии выполняет взрослый квалифицированный механик с помощником.

Общая последовательность демонтажа

1. Снимают внешние агрегаты и элементы, мешающие доступу к силовому узлу.
2. Разъединяют мотор и корпус сцепления, предварительно закрепив обе части на независимых опорах.
3. Устанавливают снятый агрегат на ремонтный стенд.
4. Демонтируют маховик, переднюю крышку и детали привода газораспределения.
5. Снимают поддон картера и маслоприемник.
6. Обеспечивают доступ к крышкам шатунов и коренных опор.
7. Маркируют парные детали, чтобы не менять их расположение и направление.
8. Отсоединяют шатуны и фиксируют их так, чтобы они не повредили рабочие поверхности.
9. Снимают крышки опор в предусмотренной изготовителем последовательности.
10. Извлекают вал подъемным приспособлением и размещают на устойчивой мягкой подставке.

Какие детали нельзя смешивать

Деталь	Почему важна маркировка
Крышки коренных опор	Обработаны совместно с определенными посадочными местами
Крышки шатунов	Принадлежат конкретным шатунам и имеют заданное направление
Вкладыши	По их положению и состоянию определяют характер износа
Упорные полукольца	Могут отличаться расположением рабочих поверхностей
Крепеж	Отдельное хранение помогает исключить неправильную сборку

Осмотр после снятия

После демонтажа проверяют рабочие поверхности, масляные каналы, посадочные места и упорные элементы. Отдельно оценивают состояние вкладышей: задиры, неравномерный износ и изменение цвета помогают установить причину неисправности. Вал перед измерением очищают, не повреждая обработанные поверхности.

Дальнейшую дефектовку проводят микрометром и индикатором: определяют диаметры, овальность, конусность и биение. Если обнаружены трещины, выраженная деформация или повреждение посадочных участков, решение о восстановлении должен принимать специалист мотороремонтной мастерской.

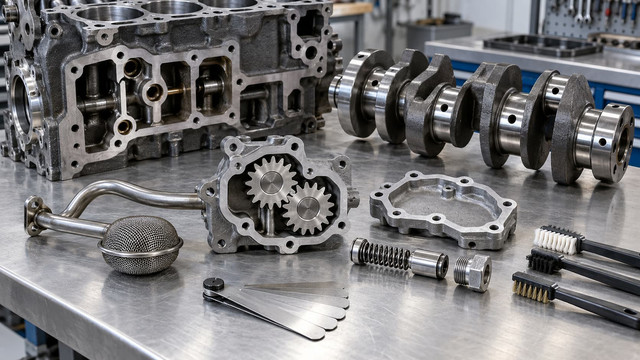

Как проверить масляный насос и промыть масляные каналы перед сборкой

После повреждения вкладышей в системе смазки могут остаться металлические частицы и продукты износа. Если их не удалить, загрязнения попадут на новые рабочие поверхности уже при первом запуске. Поэтому перед сборкой необходимо проверить насос, очистить маслоприемник и убедиться в проходимости всех каналов.

Предварительный осмотр масляного насоса

Сначала корпус очищают снаружи, чтобы грязь не попала внутрь при разборке. Затем оценивают состояние привода, корпуса и креплений. Проверку проводит квалифицированный механик по ремонтной документации конкретной модификации.

• осматривают зубья шестерен на предмет сколов, задиров и неравномерного износа;
• проверяют вал и втулки на люфт и подклинивание;
• оценивают состояние внутренних поверхностей корпуса;
• контролируют плоскость прилегания крышки;
• осматривают редукционный клапан, пружину и посадочное место;
• проверяют маслоприемник и целостность его сетки;
• убеждаются, что привод вращается свободно и без рывков.

Какие параметры нужно измерить

Проверяемый параметр	Чем контролировать	Признак проблемы
Зазор между зубьями	Набор щупов	Значение превышает допуск изготовителя
Осевой зазор шестерен	Линейка и щуп	Заметная выработка крышки или корпуса
Люфт приводного вала	Индикатор или измерительный инструмент	Неравномерное вращение и повышенное перемещение
Состояние клапана	Визуальный и размерный контроль	Задиры, загрязнение или заедание
Плоскостность крышки	Поверочная линейка и щуп	Просвет или глубокая выработка

Предельные значения берут из заводского руководства. Если корпус сильно изношен, шестерни повреждены или клапан работает нестабильно, насос надежнее заменить в сборе.

Очистка масляных каналов

1. Из каналов удаляют технологические заглушки, если это предусмотрено конструкцией и ремонтной документацией.
2. Отверстия осматривают при хорошем освещении и проверяют на наличие отложений.
3. Каналы очищают подходящими щетками, не царапающими обработанные поверхности.
4. Для промывки применяют предназначенный для деталей двигателя состав.
5. Каждый канал промывают до тех пор, пока выходящая жидкость не станет чистой.
6. После очистки проверяют свободное прохождение жидкости по всем направлениям.
7. Детали полностью просушивают и защищают от повторного загрязнения.

Если применяется сжатый воздух, нужны защитные очки, исправный пистолет и умеренное давление. Струю нельзя направлять на людей или использовать для очистки кожи и одежды. Воспламеняющиеся составы запрещено распылять рядом с нагревателями, искрами и открытым огнем.

Что проверить перед окончательной сборкой

• в каналах не осталось металлической стружки и моющего состава;
• заглушки установлены герметично и зафиксированы предусмотренным способом;
• сетка маслоприемника чистая и не деформирована;
• уплотнения и прокладки заменены;
• насос заполнен чистой смазкой в соответствии с руководством;
• открытые поверхности закрыты от пыли до начала монтажа.

После завершения сборки фактическое давление проверяют механическим манометром. При отсутствии показаний, постороннем шуме или задержке подачи масла запуск прекращают до выяснения причины.

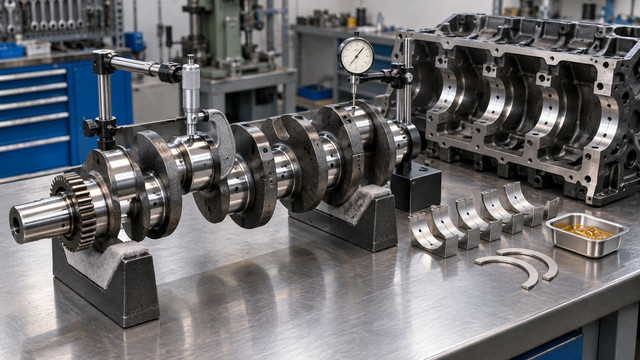

Что нужно проверить и подготовить перед установкой нового коленвала

Перед тем как решить, как поменять коленвал на МТЗ-80, необходимо убедиться, что новая деталь совместима с двигателем, а причины прежней неисправности устранены. Если установить исправный узел в загрязненный или поврежденный механизм, ремонт может оказаться недолговечным. Подготовку проводят в чистом помещении, используя результаты измерений и требования заводского руководства.

Проверка нового коленчатого вала

Даже новую деталь необходимо осмотреть и измерить. Во время хранения или перевозки она могла получить повреждения, которые нельзя заметить по упаковке.

• сверить маркировку и каталожный номер;
• проверить исполнение хвостовиков, фланца и масляных отверстий;
• осмотреть шейки на наличие царапин, коррозии и забоин;
• измерить диаметры микрометром в нескольких направлениях;
• проконтролировать овальность и конусность;
• проверить радиальное биение индикатором;
• убедиться в чистоте и проходимости внутренних каналов;
• осмотреть резьбу, шпоночные пазы и посадочные поверхности.

Дефектовка блока цилиндров и шатунов

Проверяемая зона	На что обратить внимание	Что делать при отклонении
Постели коренных опор	Выработка, задиры, деформация и нарушение соосности	Провести инструментальный контроль в мастерской
Крышки опор	Маркировка, направление и состояние посадочных плоскостей	Не переставлять местами; поврежденные элементы проверить со специалистом
Нижние головки шатунов	Овальность, следы перегрева и повреждение резьбы	Измерить и при необходимости восстановить или заменить
Упорные поверхности	Износ и неравномерная выработка	Подобрать подходящие полукольца после измерения
Масляные магистрали	Стружка, отложения и остатки промывочного состава	Повторно очистить и проверить проходимость

Подбор вкладышей и контроль зазоров

Размер вкладышей должен соответствовать фактическому диаметру каждой шейки. Маркировку на упаковке сверяют с результатами измерений, а рабочий зазор контролируют предусмотренным ремонтной документацией способом. Также измеряют осевое перемещение вала и оценивают состояние упорных полуколец.

• комплекты должны быть одной размерной группы;
• рабочие поверхности не должны иметь царапин и загрязнений;
• замки вкладышей должны свободно входить в предназначенные пазы;
• масляные отверстия должны совпадать с каналами в опорах;
• крышки необходимо устанавливать только на прежние места.

Подготовка деталей и рабочего места

Все сопрягаемые поверхности очищают безворсовыми салфетками и закрывают от пыли. Из отверстий удаляют остатки старого герметика, не повреждая металл. Перед началом монтажа раскладывают детали по порядку, проверяют комплект крепежа и готовят чистую сборочную смазку.

Динамометрический ключ должен быть исправным и подходить по рабочему диапазону. Моменты и порядок затяжки берут только из руководства для конкретной модификации. Болты с поврежденной резьбой, вытянутым стержнем или деформированной головкой использовать повторно нельзя.

Контрольный список перед монтажом

1. Новая деталь проверена по номеру и размерам.
2. Масляные каналы очищены и просушены.
3. Постели опор и шатуны прошли дефектовку.
4. Вкладыши и полукольца подобраны по измерениям.
5. Насос и маслоприемник исправны.
6. Уплотнения и необходимые прокладки подготовлены.
7. Крепеж распределен по соединениям.
8. Подъемное приспособление и ремонтная стойка проверены.
9. Заводские значения зазоров и затяжки находятся под рукой.

Если размеры выходят за допустимые пределы или обнаружено нарушение соосности опор, начинать монтаж нельзя. Сначала требуется профессиональная обработка и повторный измерительный контроль.

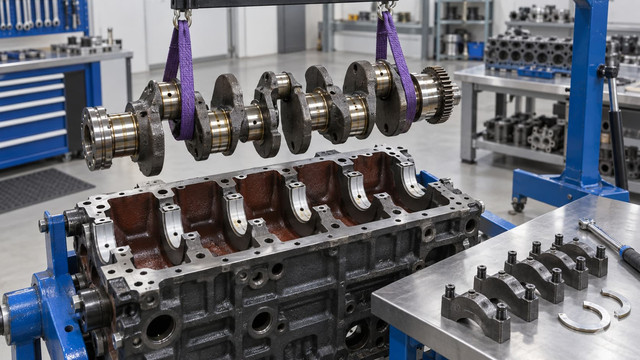

Как правильно установить коленвал на МТЗ-80

Разбираясь, как поставить коленвал на МТЗ-80, важно подобрать вкладыши, правильно разместить упорные полукольца и уточнить порядок затяжки крышек. Ошибка на этом этапе может вызвать масляное голодание и повторную поломку. Из-за массы деталей и необходимости точных измерений монтаж должен выполнять квалифицированный взрослый механик с использованием заводского руководства для конкретной модификации.

Подготовка к установке

Особое внимание уделяют подготовке: постели опор, масляные каналы и сопрягаемые поверхности должны быть чистыми и сухими. На них не допускаются остатки абразива, герметика или металлическая стружка. Коленчатый вал повторно осматривают, а его каналы проверяют на свободную проходимость.

• сверяют размеры шеек и выбранных вкладышей;
• проверяют состояние постелей и крышек;
• контролируют совпадение масляных отверстий;
• подготавливают упорные полукольца и новые уплотнения;
• наносят чистую сборочную смазку на рабочие поверхности;
• проверяют исправность динамометрического ключа;
• готовят безопасное подъемное приспособление.

Общая последовательность монтажа

1. В постели устанавливают вкладыши соответствующей размерной группы, не допуская попадания загрязнений под их наружную поверхность.
2. Рабочие поверхности вкладышей покрывают чистой сборочной смазкой.
3. Упорные полукольца размещают предусмотренной стороной к рабочей поверхности.
4. Вал плавно опускают в блок с помощью подъемного устройства, не ударяя им по опорам.
5. Крышки коренных опор устанавливают на свои места согласно маркировке и направлению.
6. Крепеж затягивают поэтапно и в последовательности, указанной изготовителем.
7. После каждого этапа контролируют свободное вращение.
8. Измеряют осевое перемещение и рабочие зазоры.
9. После проверки присоединяют шатуны и продолжают сборку механизма.

Точные моменты затяжки и допустимые значения нельзя выбирать приблизительно. Они зависят от исполнения двигателя, крепежа и ремонтной группы, поэтому берутся из актуальной технической документации.

Установка крышек и контроль вращения

Контрольная операция	Нормальный результат	Признак ошибки
Посадка крышек	Каждая находится на своем месте и ориентирована по маркировке	Крышка не садится без усилия или перепутана
Затяжка крепежа	Выполнена равномерно в установленной последовательности	Использован случайный порядок или ударный инструмент
Вращение вала	Плавное, без рывков и подклинивания	Усилие резко возрастает после установки одной из крышек
Осевое перемещение	Находится в пределах заводского допуска	Люфт слишком большой или вращение затруднено
Положение вкладышей	Замки и отверстия расположены правильно	Перекрыт канал или вкладыш сместился

Присоединение шатунов

Перед соединением осматривают шатунные поверхности и проверяют маркировку парных крышек. Защитные накладки на болтах помогают не поцарапать обработанные участки. Вкладыши устанавливают без перекоса, а крепеж затягивают в соответствии с руководством.

После присоединения каждого шатуна вал снова осторожно проворачивают. Если возникло подклинивание, сборку прекращают и находят причину. Продолжать затяжку или пытаться провернуть механизм увеличенным рычагом нельзя.

Финальная проверка

• все крышки установлены по меткам;
• крепеж затянут динамометрическим ключом;
• вал вращается плавно во всем диапазоне;
• осевой и рабочие зазоры находятся в допуске;
• масляные отверстия не перекрыты;
• уплотнения установлены без перекоса;
• внутри механизма не осталось инструмента или салфеток.

Если после затяжки появляется заметное сопротивление, выяснять причину нужно сразу. Это может указывать на неправильную размерную группу, перепутанную крышку, загрязнение под вкладышем или нарушение геометрии опор.

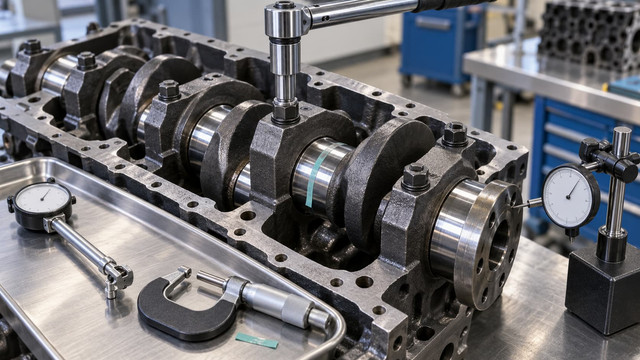

Какие зазоры и моменты затяжки соблюдать при сборке коленвала МТЗ-80

Зазоры и усилия затяжки относятся к критически важным параметрам сборки. Универсальные цифры использовать нельзя: значения зависят от модификации Д-240, исполнения крепежа, размерной группы деталей и редакции ремонтной документации. Неправильная затяжка может вызвать подклинивание, падение давления или разрушение узла, поэтому точные данные должен определить квалифицированный механик по заводскому руководству.

Какие зазоры необходимо контролировать

Параметр	Для чего проверяется	Способ контроля
Зазор в коренных подшипниках	Обеспечивает масляную пленку и свободное вращение	Измерение деталей или калиброванная нить
Зазор в шатунных подшипниках	Необходим для подачи смазки к шатунным шейкам	Микрометр, нутромер либо измерительная нить
Осевое перемещение вала	Показывает правильность подбора упорных полуколец	Индикатор часового типа
Радиальное биение	Позволяет выявить деформацию детали	Индикатор на устойчивых призмах
Овальность и конусность шеек	Характеризует геометрию рабочих поверхностей	Микрометрические измерения в нескольких точках

Измерения проводят на очищенных поверхностях исправным инструментом. Результаты записывают отдельно для каждой опоры и сравнивают с допусками конкретного двигателя. Если хотя бы один показатель выходит за пределы нормы, продолжать сборку нельзя.

Какие соединения затягивают динамометрическим ключом

• болты крышек коренных опор;
• крепеж крышек шатунов;
• болты маховика;
• крепление шкива и элементов привода;
• крепеж масляного насоса и маслоприемника;
• соединения передней и задней крышек.

Для каждого соединения используют значение из руководства по ремонту. Перед затяжкой проверяют тип болта, состояние резьбы и требования к смазке: сухая и смазанная резьба при одинаковом показании ключа создают разное усилие.

Правила затяжки ответственных соединений

1. Очистить резьбовые отверстия и убедиться, что в них нет жидкости или загрязнений.
2. Осмотреть болты и заменить элементы с деформацией, коррозией или поврежденной резьбой.
3. Установить крышки только на предусмотренные места и с правильной ориентацией.
4. Затягивать крепеж равномерно, в установленной последовательности и за несколько проходов.
5. Использовать исправный динамометрический ключ подходящего диапазона.
6. После каждого этапа осторожно контролировать свободное вращение механизма.
7. Зафиксировать результаты измерений и примененные значения в карте сборки.

Почему нельзя затягивать приблизительно

Недостаточное усилие приводит к перемещению крышки и нарушению посадки вкладыша. Чрезмерное может вытянуть болт, повредить резьбу или изменить геометрию опоры. Затяжка длинным воротком «на глаз» не обеспечивает повторяемого результата.

Если после установки очередной крышки вращение становится заметно тяжелее, работу прекращают. Возможные причины - загрязнение под вкладышем, неправильный размер, перепутанная крышка или нарушение соосности постелей. Устранять сопротивление увеличением усилия проворачивания нельзя.

Карта контроля перед продолжением сборки

Проверка	Источник нормы	Результат
Коренные зазоры	Руководство для установленной модификации	Заполняется механиком
Шатунные зазоры	Руководство для установленной модификации	Заполняется механиком
Осевое перемещение	Заводской допуск	Заполняется механиком
Моменты затяжки	Заводская таблица соединений	Заполняется механиком
Свобода вращения	Контроль после каждого этапа	Без рывков и подклинивания

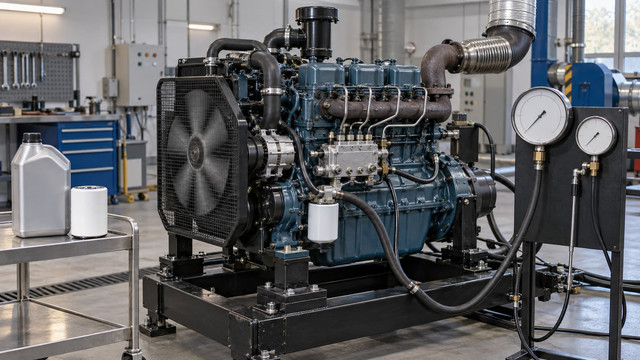

Правила первой заправки маслом и обкатки двигателя после замены коленвала

Первый запуск после ремонта особенно важен: новые сопряженные поверхности еще не приработались, а система смазки могла остаться частично пустой. До запуска необходимо заполнить ее подходящим маслом, создать предварительное давление и проверить герметичность соединений. Марку жидкости, объем заправки и режим обкатки определяют по руководству для конкретной модификации Д-240.

Подготовка к первой заправке

• убедиться, что сливные пробки установлены и затянуты;
• проверить герметичность поддона, крышек и сальников;
• установить новый масляный фильтр;
• осмотреть трубопроводы и соединения системы смазки;
• проверить чистоту маслозаливной горловины и щупа;
• подготовить масло рекомендованного класса и вязкости;
• убедиться в наличии исправного указателя или контрольного манометра.

Смешивать жидкости разных типов и использовать состав с неизвестным происхождением не следует. Уровень контролируют на ровной площадке после того, как масло успело стечь в картер.

Предварительное заполнение системы

До запуска рабочие поверхности должны получить смазку. Способ предварительного заполнения зависит от конструкции и оснащения мастерской. Его выполняет квалифицированный механик по заводской процедуре, не допуская сухого вращения и самопроизвольного запуска.

После заполнения необходимо убедиться, что масло поступает по магистралям, а контрольный прибор показывает появление давления. Если показаний нет, переходить к запуску нельзя: сначала проверяют насос, маслоприемник, фильтр и герметичность соединений.

Проверка при первом запуске

Что контролировать	Нормальное состояние	Когда остановить двигатель
Давление масла	Появляется без опасной задержки и остается стабильным	Показаний нет или они резко снижаются
Посторонние звуки	Нет металлического стука и скрежета	Появился отчетливый ударный шум
Температура	Повышается постепенно	Наблюдается быстрый перегрев
Герметичность	Соединения остаются сухими	Обнаружена активная утечка
Работа на холостом ходу	Ровная, без сильной вибрации	Возникают перебои или подклинивание

В первые минуты механик постоянно наблюдает за приборами и местами соединений. Оставлять работающий агрегат без контроля нельзя. При отсутствии давления, резком шуме или течи его сразу останавливают и выясняют причину.

Как проводить обкатку

Обкатку выполняют поэтапно, постепенно изменяя частоту вращения и нагрузку. Длительность каждого режима и общий период берут из заводской инструкции. Длительная работа на одинаковых оборотах, резкий набор мощности и максимальная нагрузка в этот период нежелательны.

1. Проверить работу без внешней нагрузки.
2. После прогрева оценить давление, температуру и отсутствие течей.
3. Постепенно увеличивать нагрузку в разрешенных пределах.
4. Чередовать рабочие режимы, не допуская перегрева и перегрузки.
5. Регулярно контролировать уровень и состояние масла.
6. После завершения предусмотренного периода провести технический осмотр.

Что проверить после обкатки

• уровень жидкости и наличие металлических частиц;
• состояние фильтрующего элемента;
• герметичность поддона и уплотнений;
• стабильность показаний манометра на разных режимах;
• отсутствие стука, вибрации и перегрева;
• состояние доступных креплений;
• необходимость регламентной замены масла и фильтра.

Повторную замену расходных материалов выполняют в срок, указанный изготовителем или ремонтной организацией. Если после обкатки появляются металлический шум, нестабильное давление либо заметная стружка, эксплуатацию прекращают до проведения диагностики.

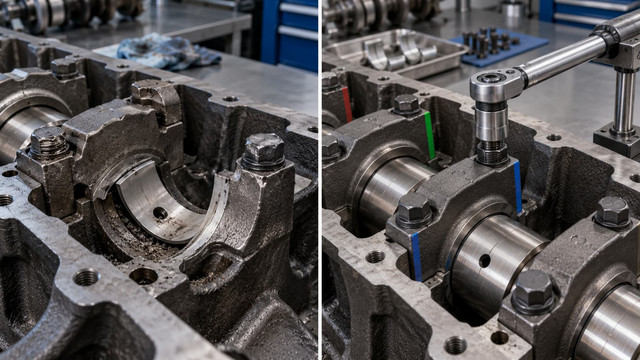

Типичные ошибки при замене коленвала и как их избежать

Большинство проблем после ремонта связано не с качеством новой детали, а с нарушением чистоты, неправильным подбором вкладышей и отсутствием измерительного контроля. Даже небольшая ошибка может привести к падению давления, перегреву или подклиниванию механизма. Ответственные операции должен выполнять квалифицированный взрослый механик по документации для конкретной модификации дизеля.

Установка без предварительной дефектовки

Нельзя ограничиваться заменой поврежденной детали. Необходимо установить причину неисправности и проверить постели опор, шатуны, масляный насос и каналы. Если источник проблемы останется, отремонтированный узел снова выйдет из строя.

• измерить диаметры и геометрию рабочих поверхностей;
• проверить соосность постелей;
• оценить состояние шатунов и крышек;
• очистить систему смазки от продуктов износа;
• проверить подачу масла до первого запуска.

Неправильный подбор вкладышей

Выбирать комплект только по маркировке снятых деталей нельзя. Вал мог проходить обработку, поэтому обозначения старых элементов не всегда соответствуют фактическим размерам. Подбор выполняют после измерения каждой шейки и контроля отверстий в опорах.

Ошибка	Возможное последствие	Как предотвратить
Слишком малый рабочий зазор	Перегрев и подклинивание	Провести измерения до окончательной сборки
Слишком большой рабочий зазор	Стук и падение давления	Подобрать правильную размерную группу
Перекрыто масляное отверстие	Недостаток смазки	Проверить совпадение отверстий и каналов
Вкладыш установлен с перекосом	Неравномерный износ	Очистить посадочное место и проверить прилегание

Перепутанные крышки и направление деталей

Крышки опор и шатунов нельзя менять местами или разворачивать. Они образуют пару с определенным посадочным местом. Перед разборкой все элементы маркируют, а при монтаже сверяют обозначения и направление.

Если крышка не устанавливается свободно, ее нельзя подтягивать болтами. Следует проверить маркировку, чистоту стыка и правильность расположения вкладыша.

Грязь в системе смазки

Металлическая пыль, абразив и остатки старого герметика быстро повреждают обработанные поверхности. Каналы, корпус фильтра, маслоприемник и насос необходимо тщательно очистить. Во время монтажа открытые отверстия закрывают от пыли, а детали протирают безворсовым материалом.

Неправильная затяжка крепежа

• не затягивать ответственные соединения «на глаз»;
• не использовать ударный инструмент для окончательной затяжки;
• соблюдать заводскую последовательность;
• применять исправный динамометрический ключ;
• учитывать требования к состоянию резьбы;
• заменять деформированные и поврежденные болты.

После каждого этапа проверяют плавность вращения. Если сопротивление заметно увеличилось, затяжку прекращают и ищут причину.

Сухой первый запуск

Запуск без предварительного заполнения системы смазки создает опасную нагрузку на новые поверхности. Перед пуском используют предусмотренную изготовителем процедуру предварительной прокачки и подтверждают появление давления. При отсутствии показаний запускать агрегат нельзя.

Ошибки во время обкатки

Сразу давать максимальную нагрузку после ремонта не следует. Нагрузку и частоту вращения увеличивают постепенно, контролируя температуру, давление и отсутствие постороннего шума. Продолжительная работа на одном режиме также нежелательна.

Краткий контрольный список

1. Причина прежней поломки найдена и устранена.
2. Все сопрягаемые поверхности измерены.
3. Размерные группы подобраны правильно.
4. Крышки установлены по маркировке.
5. Масляные каналы и насос очищены.
6. Крепеж затянут по заводским данным.
7. Механизм вращается без рывков.
8. Система заполнена смазкой до запуска.
9. Первый пуск и обкатка проходят под постоянным контролем.

Диагностика двигателя после сборки и поиск возможных неисправностей

После сборки двигатель нельзя сразу использовать под полной нагрузкой. Сначала проверяют герметичность, работу системы смазки, температуру и характер шума. Диагностику проводит квалифицированный взрослый механик на безопасной площадке, где трактор зафиксирован от перемещения, а вращающиеся части закрыты штатными кожухами.

Проверка до первого запуска

• проверить уровни масла и охлаждающей жидкости;
• осмотреть соединения, пробки, прокладки и сальники;
• убедиться, что провода и трубопроводы подключены правильно;
• проверить крепления навесных агрегатов;
• исключить попадание инструмента и посторонних предметов в моторный отсек;
• убедиться в свободном вращении механизма;
• предварительно заполнить систему смазки установленным способом;
• подключить контрольный манометр при необходимости.

Если вал не проворачивается плавно, запускать мотор нельзя. Причину сопротивления находят до подачи топлива и подключения стартера.

Что контролировать сразу после запуска

Параметр	Нормальный признак	Опасный симптом
Давление масла	Появляется без продолжительной задержки и остается стабильным	Показаний нет, стрелка колеблется или значение быстро падает
Звук работы	Ровный, без выраженных металлических ударов	Стук, скрежет, свист или периодические удары
Температура	Растет постепенно и стабилизируется	Быстрый перегрев или локальный сильный нагрев
Вибрация	Не превышает обычный уровень	Сильное биение или дрожание агрегата
Герметичность	На соединениях нет свежих следов жидкости	Активная течь масла, топлива или охлаждающей жидкости
Выхлоп	После прогрева соответствует обычному режиму работы	Устойчивый необычный дым одновременно с перебоями

Причины недостаточного давления масла

Если давление не появляется или остается нестабильным, двигатель сразу останавливают. Продолжение работы может повредить новые подшипники скольжения.

• недостаточный уровень или неподходящая вязкость масла;
• неисправный датчик либо указатель;
• негерметичность маслоприемника;
• неисправность насоса или редукционного клапана;
• засорение фильтра либо внутреннего канала;
• чрезмерные зазоры в опорах;
• неправильно установленный вкладыш, перекрывший отверстие.

Сначала исключают внешние и приборные причины, после чего проверяют фактическое давление исправным механическим манометром. Разбирать работающий или горячий агрегат нельзя.

Поиск причины стука

Характер шума оценивают вместе с показаниями приборов. Глухой стук снизу может быть связан с опорами вала или шатунным механизмом. Скрежет указывает на контакт деталей, а ритмичный шум в передней части - на возможную ошибку в приводе шестерен.

При выраженном металлическом звуке мотор останавливают. Нельзя пытаться убрать шум повышением оборотов или продолжать обкатку в надежде, что детали приработаются.

Почему двигатель перегревается

• недостаточный уровень охлаждающей жидкости;
• воздушная пробка или нарушение циркуляции;
• неисправность термостата либо водяного насоса;
• слишком малые рабочие зазоры;
• затрудненное вращение после неправильной сборки;
• ошибочная регулировка топливной аппаратуры;
• чрезмерная нагрузка в период обкатки.

Контроль после остановки

После непродолжительной проверочной работы агрегат останавливают и дают ему остыть. Затем осматривают стыки, проверяют уровни жидкостей и оценивают состояние масла. Крепеж контролируют только там и в те сроки, где это предусмотрено руководством.

1. Осмотреть места возможных утечек.
2. Проверить уровень масла после его стекания в картер.
3. Оценить фильтр и жидкость на наличие заметных частиц.
4. Проверить соединения системы охлаждения.
5. Зафиксировать показания давления и температуры.
6. Повторить диагностику на следующем этапе обкатки.

Если давление нестабильно, сохраняется стук, появляется стружка или механизм вращается с повышенным сопротивлением, эксплуатацию прекращают. Повторный запуск допускается только после обнаружения и устранения причины неисправности.

Заключение

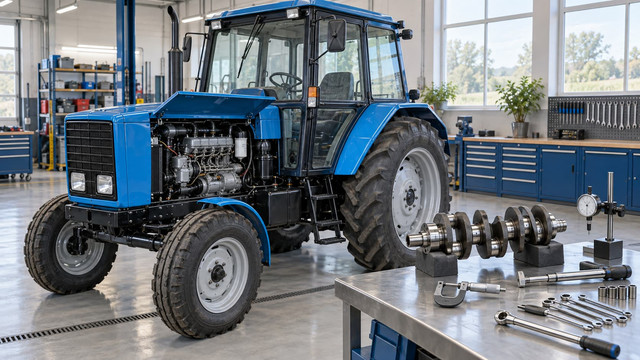

Замена коленчатого вала на МТЗ-80 требует точных измерений, чистоты и последовательного контроля. Главная задача ремонта - восстановить стабильную работу двигателя, обеспечить нормальную подачу масла и предотвратить повторное повреждение деталей. Если в процессе возникают вопросы, следует обращаться к документации завода-изготовителя: содержащаяся в ней информация учитывает характеристики конкретной модификации.

После сборки МТЗ-80 сначала проверяют на холостом ходу, а затем - под умеренной нагрузкой. Из кабины следят за показаниями приборов, после чего оценивают температуру и звук работы двигателя. Рычаг управления подачей топлива, который иногда называют «газ», должен перемещаться свободно. Также необходимо осмотреть органы управления в кабине, электропроводку и гидравлические соединения, которые могли быть затронуты при разборке.

Что важно проверить после ремонта

• давление масла как минимум на двух рабочих режимах;
• отсутствие течи возле торца коленчатого вала и уплотнений;
• свободное вращение коленчатого вала и сопряженных деталей;
• корректность показаний приборов в кабине;
• работу сцепления и коробки передач;
• состояние тормозной ленты, если элементы трансмиссии затрагивались при ремонте;
• усилие затяжки ответственных соединений;
• отсутствие постороннего стука со стороны блока цилиндров и нижней части двигателя.

Если шейки шлифуют, ремонтный размер определяют только по результатам измерений. Регулировочные параметры и подходящие вкладыши нельзя выбирать приблизительно или подгонять без специального оборудования. При поиске постороннего шума дополнительно проверяют поршневой палец и распределительный вал. Отдельные звуки могут исходить от коробки передач или гидравлического распределителя, поэтому источник определяют с помощью измерительных средств и диагностического оборудования.

Направление проверки	Что необходимо учитывать
Результат сборки	Условия работы и фактические показатели двигателя
Смежные узлы	Тракторный привод, трансмиссию и гидравлическую систему
Безопасность	Квалификацию механика, достаточность физических сил и наличие средств защиты
Эксплуатация	Допустимые режимы и виды нагрузки в период обкатки

В случае нестабильного давления, перегрева или металлического шума МТЗ-80 следует остановить и передать специалисту. Продолжать эксплуатацию только потому, что мотор пока сохраняет мощность, нельзя. Методы диагностики двигателя автомобиля также не следует полностью переносить на тракторный дизель: его устройство и рабочие нагрузки отличаются. Для проведения ремонта недостаточно водительских прав - необходимы технические знания, опыт и подходящее оснащение. Окончательное решение о готовности техники к работе принимает квалифицированный механик.
